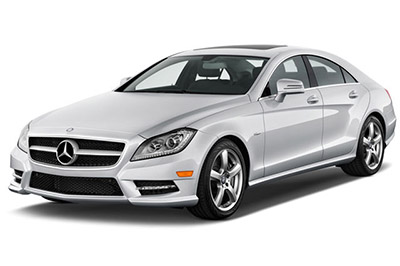

رسم تخطيطي للصمامات والمرحلات Mercedes-Benz Classe CLS (W218/X218; 2011-2018)

Mercedes-Benz

في هذه المقالة نعتبر الجيل الثاني من مرسيدس-بنز الفئة- CLS (W218 ، X218) ، التي تم إنتاجها من عام 2010 إلى عام 2018. هنا سوف تجد مخططات لصناديق الصمامات من  مرسيدس-بنز CLS220 ، CLS250 ، CLS350 ، CLS400 ، CLS500 ، CLS63 2011 ، 2012 ، 2013 ، 2014 ، 2015 ، 2016 ، 2017 و 2018  ، احصل على معلومات حول موقع ألواح المصهر داخل السيارة واكتشف تخصيص كل مصهر (ترتيب الصمامات) والمرحل.

مخطط الصمامات مرسيدس-بنز CLS-Class 2011-2018


صمامات ولاعة السجائر (مقبس الطاقة) من فئة CLS من مرسيدس-بنز  هي الفتيل رقم 9 (مقبس وحدة التحكم المركزية) في صندوق مصاهر حجرة المحرك والصمام رقم 71 (المقبس الداخلي الأمامي) ، رقم 72 (مقبس منطقة الشحن ) ، # 76 (مقبس الكونسول الوسطي الخلفي) في صندوق الصمامات بصندوق الأمتعة.


صندوق مصاهر حجرة المحرك

موقع صندوق المصاهر

يوجد صندوق المصاهر في حجرة المحرك (الجانب الأيسر)موقع الصمامات في حجرة المحرك: Mercedes-Benz CLS-Class (2011-2018)

رسم تخطيطي لصندوق المصهرات

رسم تخطيطي لصندوق المصهرات أسفل الغطاء: مرسيدس-بنز الفئة- CLS (2011-2018)

إعلان  vertisements



تخصيص الصمامات والمرحلات في حجرة المحرك

رقم. وظيفة مدمجة المضخم
واحد وحدة التحكم
الإلكترونية ببرنامج الاستقرار قسط وحدة التحكم في برنامج الاستقرار الإلكتروني وحدة تحكم منفاخ
المحرك
منفاخ منظم
25
2 وحدة التحكم في الباب الأمامي الأيسر ثلاثين
3 وحدة التحكم في الباب الأمامي الأيمن ثلاثين
4 صالح مع المحرك 157: كمبيوتر دائرة الوقود عشرين
خمسة أداة
عنقود الخلفية SAM مع الصمامات وتتابع وحدة
الخارجي مفتاح الضوء
7.5
6 صالحة لمحرك الديزل: حاسبة CDI
صالحة لمحرك البنزين: آلة حاسبة ME-SFI
عشرة
7 تتابع دارة البادئ 50 عشرين
ثمانية إضافي حاسبة نظام التقييد 7.5
تسع مقبس وحدة التحكم المركزية خمسة عشر
عشرة محرك ممسحة
التبديل عن طريق ترحيل سخان موقف ممسحة بارك: مسخن موقف بارك المسحة
ثلاثين
أحد عشر شاشة عرض
الصوت / لوحة التحكم بالصوت COMAND / COMAND
7.5
12 وحدة التحكم والتكييف الأوتوماتيكي للهواء وحدة
التحكم بلوحة التحكم
العلوية
زر وضع ناقل الحركة الأوتوماتيكي مجموعة أزرار التعليق
7.5
13 وحدة التحكم في أنبوب عمود التوجيه وحدة
الكاميرا
متعددة الوظائف ستيريو الكاميرا
7.5
أربعة عشرة Calculateur برنامج الاستقرار الإلكتروني Calculateur
قسط برنامج الاستقرار الإلكتروني
7.5
خمسة عشر إضافي حاسبة نظام التقييد 7.5
السادس عشر صالح مع المحرك 157: DIRECT SELECT INTERFACE خمسة
17 سقف زجاجي منزلق / قابل للإمالة كهربائيًا: وحدة تحكم بلوحة القيادة ثلاثين
18 تتابع الطوارئ على مدار الساعة التناظرية 7.5
تسعة عشر وحدة التحكم في قفل الإشعال الإلكتروني  عشرين
عشرين Calculateur برنامج الاستقرار الإلكتروني Calculateur
قسط برنامج الاستقرار الإلكتروني
40
21 مفتاح أضواء الفرامل
مقصورة مفتاح إضاءة القفاز ،
شغل مقعد الراكب الأمامي
نظام التعرف على الوزن ووحدة التحكم في نظام الوزن ACSR (WSS)
7.5
22 محرك مروحة لمحرك الاحتراق الداخلي وتكييف الهواء مع تنظيم متكامل
صالح لمحرك الديزل:
غلاف
توصيل كمبيوتر CDI ، دائرة 87
صالحة لمحرك البنزين:
غطاء
توصيل الكمبيوتر ME-SFI ، دائرة 87 M2e
صالحة مع المحرك 276: مشعاع مشغل الغالق
خمسة عشر
23 صالح لمحرك البنزين: جلبة الموصل ، الدائرة 87 M1i
صالحة لمحرك الديزل: آلة حاسبة
CDI
جلبة الموصل ، الدائرة 87
عشرين
24 صالح لمحرك الديزل: جلبة الموصل ، الدائرة 87
صالحة للمحرك 157 ، 276 ، 278: جلبة الموصل ، الدائرة 87 M1e
خمسة عشر
25 صالح لمحرك الديزل: مستشعر الأكسجين المنبع
للمحول الحفاز صالح لمحرك البنزين: كمبيوتر ME-SFI
خمسة عشر
26 راديو
مع نظام الطيار الآلي
وحدة التحكم COMAND
عشرين
27 صالح لمحرك البنزين: كمبيوتر ME-SFI
صالح لمحرك الديزل:
كمبيوتر CDI كمبيوتر
إلكتروني مضاد للسرقة
7.5
28 كتلة الصك 7.5
29 الوحدة البصرية الأمامية اليمنى عشرة
ثلاثين وحدة بصرية أمامية يسرى عشرة
31A التبديل عن طريق مرحل البوق:
بوق الضجة الأيسر بوق
الضجة الأيمن بوق الضجة الأيمن
خمسة عشر
31B التبديل عن طريق مرحل البوق:
بوق الضجة الأيسر بوق
الضجة الأيمن بوق الضجة الأيمن
خمسة عشر
32 تتابع ثانوي لحقن الهواء
33 وحدة تحكم نقل متكاملة بالكامل عشرة
34 وحدة التحكم في نظام الوقود 7.5
35 إضافي
36 Night View Assist
Calculator آلة حاسبة كهربائية DISTRONIC
7.5
تناوب
ي دائرة الترحيل 15
ك محطة الترحيل 15R
ال ترحيل سخان ممسحة
م تتابع دارة البادئ 50
ن تتابع دارة المحرك 87
ا تاخر البوق
ص إضافي
س تتابع الطوارئ
ر تتابع حلبة الهيكل 87
صندوق الصمامات صندوق الأمتعة

موقع صندوق المصاهر

تقع على الجانب الأيمن من صندوق الأمتعة ، خلف الغطاء.موقع الصمامات في صندوق السيارة: Mercedes-Benz CLS-Class (2011-2018)

إعلان  vertisements

رسم تخطيطي لصندوق المصهرات

مخطط صندوق الصمامات الجذع: مرسيدس-بنز الفئة- CLS (2011-2018)

تخصيص الصمامات والمرحلات في صندوق الأمتعة

رقم. وظيفة مدمجة المضخم
37 مقعد السائق NECK-PRO
الملف اللولبي لمسند الرأس مقعد الراكب الأمامي NECK-PRO الملف اللولبي لمسند الرأس
7.5
38 فرملة الرماية: متصلة عبر مرحل مساحة الباب الخلفي: محرك ممسحة الباب الخلفي خمسة عشر
39 صالحة للمركبات ذات المقود الأيسر: وحدة التحكم في الباب الخلفي الأيسر
صالحة للمركبات ذات المقود الأيمن: وحدة التحكم في الباب الأمامي الأيسر
ثلاثين
40 إضافي
41 صالحة للمركبات ذات القيادة اليسرى: وحدة التحكم في الباب الأمامي الأيمن
صالحة للمركبات ذات المقود الأيمن: وحدة التحكم في الباب الخلفي الأيمن
ثلاثين
42 وحدة التحكم في نظام الوقود 25
43 صالح حتى 31.08.2014: وحدة الاتصالات لخدمات الاتصالات عن بُعد (معلومات حركة المرور الحية)
صالحة اعتبارًا من 01.09.2014: وحدة التحكم في مراقبة ضغط الإطارات
7.5
44 مفتاح تعديل مقعد الراكب الأمامي ثلاثين
45 مفتاح تعديل مقعد السائق ثلاثين
46 صفارة الإنذار (المراقبة الداخلية)
وحدة التحكم في الحماية الداخلية والحماية المضادة للقطر (المراقبة الداخلية)
كوبيه: M 1 و AM و CL [ZV] و KEYLESS-GO
مضخم هوائي الفرامل: مكبر هوائي النافذة الخلفية خلفي 1
صالح مع المحرك 157 ، 276 ، 278 وإصدار الولايات المتحدة الأمريكية: مرحل مضخة دوران المبرد
7.5
47 إضافي
48 إضافي
49 مغلق: تم التبديل عبر مرحل تسخين النافذة الخلفية: سخان النافذة الخلفية
فرامل إطلاق النار: مبدلة عبر مرحل سخان النافذة الخلفية: مكبر هوائي النافذة الخلفية 1
40
خمسون ضام شد الطوارئ القابل للانعكاس الأمامي الأيمن خمسون
51 ضام شد الطوارئ القابل للانعكاس الأمامي الأيسر خمسون
52 إضافي
53 آلة حاسبة للتعرف على المقطورة ثلاثين
54 آلة حاسبة للتعرف على المقطورة خمسة عشر
55 إضافي
56 مقبس المقطورة خمسة عشر
57 آلة حاسبة للتعرف على المقطورة 25
58 آلة حاسبة للتعرف على المقطورة 25
59 مستشعر
DISTRONIC (DTR) للمصد
الأمامي الأيسر مستشعر DISTRONIC (DTR) للمصد الأمامي الأيمن ، الرادار الأيمن ، المصد الخلفي الأيسر (Active Blind Spot Assist)
مستشعر الرادار الخلفي الأيمن (Active Blind Spot Assist)
مستشعر الرادار الذكي للمصد الخلفي الأيسر (النقطة العمياء) Assist)
مستشعر الرادار الذكي للمصد الخلفي الأيمن (مساعد النقطة العمياء)
7.5
60 مضخة هوائية للمقعد متعدد الوظائف 7.5
60 مضخة مقعد هوائية متعددة الوظائف نشطة ثلاثين
61 كوبيه:
وحدة التحكم بغطاء صندوق الأمتعة (KDS) فرامل الرماية: وحدة التحكم في رفع الذيل
40
62 وحدة التحكم في مقعد السائق 25
63 وحدة التحكم في تدفئة المقعد الخلفي 25
64 وحدة التحكم في مقعد الراكب الأمامي 25
65 حتى 31.05.2012: وحدة التحكم في تدفئة عجلة القيادة
من 01.06.2012: وحدة التحكم في وحدة أنبوب عمود التوجيه
7.5
66 محرك منفاخ خلفي 7.5
67 وحدة التحكم في مضخم الصوت 40
68 وحدة تحكم هوائية خمسة عشر
69 مكبر صوت مكبر الصوت الخلفي 25
70 وحدة التحكم في مراقبة ضغط الإطارات
صالحة اعتبارًا من 01.09.2014 بمحرك 157 ، 276 ، 278 بدون إصدار الولايات المتحدة الأمريكية: مرحل مضخة دوران سائل التبريد
خمسة
71 تجويف داخلي للسيارة ، أمامي خمسة عشر
72 كمية مساحة الشحن خمسة عشر
73 صالح مع المحرك 157:
وحدة التحكم في وضع النقل. السخان الإضافي: مستقبل التحكم عن بعد بالراديو للسخان الإضافي
خمسة
74 وحدة التحكم KEYLESS-GO
صالحة اعتبارًا من 01.09.2014: وحدة الإضاءة الأمامية اليسرى ، وحدة الإضاءة الأمامية اليمنى
خمسة عشر
75 وحدة التسخين
الإضافية صالحة اعتبارًا من 01.09.2014: وحدة المصباح الأمامي يسارًا ، وحدة المصباح الأمامية جهة اليمين
عشرين
76 مقبس الكونسول الوسطي الخلفي خمسة عشر
77 نظام استشعار الوزن (WSS) وحدة التحكم بمعالج
الملاحة
7.5
78 وحدة التحكم في واجهة الوسائط المتعددة 7.5
79 آلة حاسبة لنظام مستشعر الفيديو والرادار
سارية اعتبارًا من 01.09.2014 مع حزمة مساعدة القيادة الإضافية: آلة حاسبة لمستشعر الرادار ، وحاسبة بوابة الهيكل
خمسة
80 وحدة التحكم في نظام وقوف السيارات خمسة
81 نظام الهاتف الخليوي هوائي مكبر للصوت / المعوض
موصل الهاتف الخليوي الكهربائية
خمسة
82 منظم
مروحة تهوية المقعد الأمامي الأيسر منظم مروحة تهوية المقعد الأمامي الأيمن
7.5
83 عكس الكاميرا
معالج الملاحة
وحدة التحكم في نظام مكالمات الطوارئ
7.5
84 وحدة التحكم في الكاميرا
رفض وحدة الطاقة وحدة التحكم الخلفية
للكاميرا
SDAR / موالف HD كاميرا الرؤية الخلفية وحدة التحكم
البث الصوتي الرقمي
خمسة
85 موالف التلفزيون (تناظري / رقمي)
موالف التلفزيون الرقمي
7.5
86 إضافي
87 وحدة التحكم في نظام مكالمات الطوارئ
صالحة حتى 31.08.2014 مع المحرك 157 ، 276 ، 278 بدون إصدار الولايات المتحدة الأمريكية: مرحل مضخة دوران المبرد
صالح حتى 31.05.2016 مع معلومات حركة المرور الحية أو نظام eCall Europe لمكالمة الطوارئ: وحدة الاتصالات لخدمات الاتصالات عن بُعد
صالحة
من 01.06.2016. 2016 : وحدة التحكم HERMES سارية اعتبارًا من 01.06.2016 مع مهاتفة مريحة وجهاز تحكم عن بعد للتدفئة الإضافية: عاكس هوائي للهاتف والتدفئة الإضافية
7.5
88 وحدة مؤازرة ذكية لـ DIRECT SELECT خمسة عشر
89 وحدة التحكم في التعرف على المقطورة
صالحة مع المحرك 157: وحدة التحكم في نظام الوقود
ثلاثين
90 إضافي
91 إضافي
92 وحدة التحكم KEYLESS-GO خمسة عشر
تناوب
أ دائرة الترحيل 15
ب مرحل الدائرة 15R (1)
ج تتابع مسخن للنافذة الخلفية
د صالح لمحرك الديزل: مرحل مضخة الوقود
و فرامل الرماية:
مرحل مساحة الباب الخلفي ، حزمة ذاكرة للمقعد الأمامي قابلة للتعديل كهربائيًا: مرحل ضبط المقعد
ز مرحل الدائرة 15R (2)

إعلان  vertisements

صندوق الصمامات الأمامية

صندوق الصمامات الأمامية: مرسيدس-بنز الفئة- CLS (2011-2018)

بدون تشغيل / إيقاف اقتصادي

مع بدء / إيقاف ECO

صندوق الصمامات الأمامية

رقم. وظيفة مدمجة المضخم
150 وظيفة تشغيل / إيقاف ECO: Pyrofuse 150
151 وحدة التحكم في التوجيه الكهربائي 60
152 وحدة التحكم SAM الأمامية مع الصمامات ووحدة الترحيل 60
153 إضافي 100
154 محرك مروحة لمحرك الاحتراق الداخلي وتكييف الهواء بتحكم متكامل (M4 / 7) 100
155 صالح لمحرك الديزل: معزز التسخين PTC 150
156 إضافي
157 وحدة التحكم SAM الأمامية مع الصمامات ووحدة الترحيل 150
158 صالح للمركبات ذات القيادة اليسرى: منظم النفخ
صالح لمركبات القيادة اليمنى بدون DISTRONIC PLUS أو بدون محرك 157: وحدة التحكم في برنامج الثبات الإلكتروني
صالحة لمركبات القيادة اليمنى مع DISTRONIC PLUS أو بمحرك 157: التحكم الإلكتروني Stability Program Premium وحدة
خمسون
159 صالحة لمركبات القيادة اليمنى
بدون DISTRONIC PLUS أو بدون محرك 157: وحدة التحكم في برنامج الثبات الإلكتروني صالحة لمركبات القيادة اليمنى مع DISTRONIC PLUS أو بمحرك 157: برنامج الاستقرار الإلكتروني وحدة التحكم الممتازة
خمسون
160 تتابع هوائي 60
161 إضافي
162 وحدة التحكم SAM الأمامية مع الصمامات ووحدة الترحيل 100
163 بدون وظيفة بدء / إيقاف ECO: وحدة تحكم SAM خلفية مزودة بصهر ووحدة ترحيل 150
164 بدون بدء / إيقاف ECO: وحدة التحكم SAM الخلفية مع وحدة الصمامات والترحيل 100

إعلان  vertisements

تتابع مضخة دوران المبرد

تتابع هوائي

فتيل لوحة القيادة

رقم. وظيفة مدمجة المضخم
F1 / 1 يحمي الاتصال بين البطارية الإضافية وكمبيوتر مفتاح الإشعال الإلكتروني وكمبيوتر SAM الأمامي (للمحرك 276 من 01.09.2014 أو مع المحرك 274) خمسة
مرحل إضافي للبطارية وفتيل

رقم. وظيفة مدمجة
F96 الصمامات الإضافية للبطارية 30
K114 وظيفة تشغيل / إيقاف تشغيل ECO مرحل بطارية إضافي
